Linjär guide
De linjära styrningarna används som en styrning för att förflytta ett maskinbord exakt i riktningen för dess X- eller Y-axel. Halvledartillverkningsutrustning eller inspektionsutrustning som kräver hög precision i sin positionering är ett av deras goda applikationsexempel.
Fördelar med linjär styrning
Egenskaper för bra orientering och hög styvhet
Vägledande noggrannhet är det grundläggande prestandaindexet för linjära guider. När den rörliga delen rör sig längs styrskenan kan linjäriteten hos det rörliga spåret bibehållas oavsett belastningen, så att styrskenan bibehålls väl och rörelsen utan gap realiseras, så att den rörliga delen har egenskaperna hos bra styvhet.
Hög positioneringsnoggrannhet
Eftersom friktionsmetoden för den linjära styrningen är rullfriktion, går den smidigt. När verktygsmaskinsbordet startas kommer det inte att uppstå något krypningsfenomen, vilket säkerställer noggrannheten i positioneringsnoggrannheten.
Bra slitstyrka
Den linjära styrskenan har rullfriktion, friktionskoefficienten är 1/40 av glidfriktionskoefficienten, och materialets ythårdhet är hög, så att styrskenans slitstyrka kan bibehållas under lång tid, och gång noggrannheten hos de arbetande delarna kan bibehållas.
Lämplig för höghastighetsrörelse
På grund av dess låga friktionsmotstånd kan rörliga delar flyttas med mindre kraft. Friktionsvärmen som genereras av friktion är liten, så de rörliga delarna kan röra sig med hög hastighet.
varför välja oss
Kvalitetskontroll:
Vi har professionell personal som övervakar produktionsprocessen, inspekterar produkterna och säkerställer att slutprodukten uppfyller de erforderliga kvalitetsstandarder, riktlinjer och specifikationer.
Hög kvalitet:
Våra produkter tillverkas eller utförs enligt mycket höga standarder, med de finaste materialen och tillverkningsprocesserna.
En enda lösning:
Från början av förfrågan och genom hela processen tills du tar emot varorna. vi är dedikerade till att stödja dig varje steg på vägen.
24h onlinetjänst:
Vi försöker svara på alla problem inom 24 timmar och våra team står alltid till ditt förfogande i händelse av nödsituationer.
Typer av linjär styrning
Laxstjärtskenor
Utsprånget sitter normalt på den stationära skenan eller fundamentet medan vagnens negativ är inbyggd i den. En laxstjärtstabell är en term som används för att beskriva denna inställning. Laxstjärtskenor är tuffa, med förmågan att uthärda radiella och laterala belastningar. Stora verktygsmaskiner, såsom svarvar, formmaskiner och fräsmaskiner, används vanligtvis med dessa.
Boxway skenor
Boxway-skenor, liksom laxstjärtskenor, är enkla ytlager. Men i stället för ett laxstjärtsformat utsprång har dessa en fyrkantig axel med T-formade flänsar upptill. På grund av den högre projicerade ytan i kontakt mellan vagnen och skenan kan de hantera starkare belastningar än laxstjärtskenor.
Hylslager glider
Lättheten att använda och förmågan att hantera vikter som appliceras i vilken riktning som helst är två fördelar med att använda glidlager. De är inte lika robusta som laxstjärts- och boxway-rutschbanor, därför är de endast lämpliga för lätta till medelviktiga applikationer.
Linjära kulbussningar
Denna typ är analog med hylslagerslider; men den använder kullager istället för enkla bussningar. Återcirkulerande kullager ingår i bussningarna. Återcirkulationen kan vara tangentiell eller radiell till sin natur. Returbanan för kulorna i tangentiell recirkulation är orienterad från sidan eller tangenten till axeln.
Linjära styrskenor är vanligtvis gjorda av höghållfast, härdat och galvaniserat stål så att de motstår korrosion. Tillverkad med en kalldragningsprocess, metallen formas och profileras innan en rullar läggs till.
Tillämpning av linjär guide
CNC-maskiner
CNC-maskiner är datorstyrda maskiner som används för att skapa precisionsdetaljer. Linjära styrningar används på CNC-maskiner för att skapa exakta, repeterbara skärningar. Linjära styrningar kan vara antingen linjära kullager eller linjära rullager. CNC-maskiner används i en mängd olika industrier för att skapa delar till allt från medicinsk utrustning till jetmotorer.
3D-skrivare
3D-skrivare som använder linjära guider Vi vet alla hur viktiga 3D-skrivare har blivit de senaste åren. De tillåter oss att skapa saker som vi aldrig trodde var möjliga och har ett brett utbud av applikationer. Vad du kanske inte vet är att många 3D-skrivare använder linjära guider för att förbättra noggrannheten i sina utskrifter.
Optisk utrustning
Optisk utrustning Linjära styrningar används i en mängd olika tillämpningar, inklusive optisk utrustning. Här tar vi en titt på hur linjära guider används i optisk utrustning och vilka fördelar de erbjuder. Linjära guider används i optisk utrustning av ett antal skäl.
Medicinsk utrustning
En typ av linjär styrning som används i en mängd olika medicinska tillämpningar är kulskruven. Kulskruvar används ofta i sjukhussängar och undersökningsbord för att möjliggöra enkel och exakt positionering av patienter. Operationsbord och röntgenapparater använder också kulskruvar för att positionera patienter och utrustning. En annan typ av linjär styrning som används i medicinska tillämpningar är linjärmotorn.
Komponenter i linjär guide
Styrskenor
Dessa är långa, linjära spår som styr det linjära styrsystemets rörelse. De är vanligtvis gjorda av stål eller aluminium och kan ha olika profiler och storlekar, beroende på den specifika applikationen.

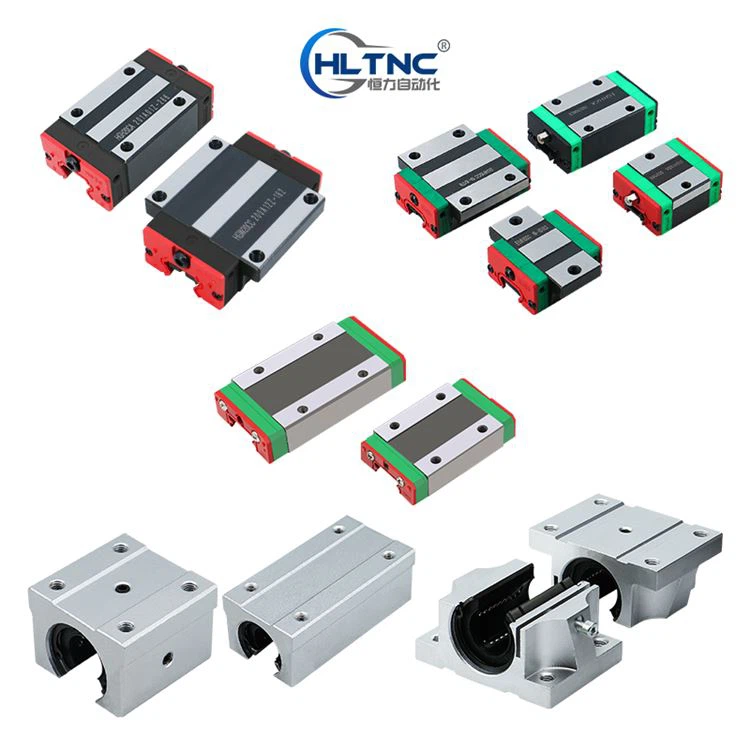

Styrblock eller vagnar
Dessa är de rörliga komponenterna som åker på styrskenorna och bär upp lasten. De kan vara gjorda av olika material som plast eller stål och kan ha olika former och storlekar beroende på den specifika applikationen.
Smörjsystem
Linjära styrningar kräver ofta smörjning för att minska friktion och slitage mellan styrskenorna och styrblocken. Beroende på applikation kan olika typer av smörjsystem användas såsom olja eller fett.
Slutstopp
Dessa är komponenter som begränsar det linjära styrsystemets rörelse, vilket förhindrar styrblocken från att röra sig förbi en viss punkt. De kan vara mekaniska eller elektroniska och är viktiga för att förhindra skador på systemet eller lasten.
Underhåll av linjär styrning
Rengör linjärstyrningen regelbundet
Regelbunden rengöring av linjära styrningar är avgörande för att förhindra att skräp samlas och orsakar skador. Torka av styrskenornas yta med en ren, luddfri trasa för att ta bort eventuell smuts eller damm.
Smörj de linjära styrningarna
Korrekt smörjning är viktigt för att minska friktionen och förlänga livslängden på dina linjära styrningar. Smörj skenorna och lagren enligt tillverkarens rekommendationer.
Kontrollera förspänningen
Förspänning är en kritisk faktor för att bestämma prestandan hos linjära styrningar. Regelbunden inspektion av förspänningen säkerställer att styrningen fungerar till sin optimala nivå.
Underhåll monteringsytan
Monteringsytan på linjära styrningar bör regelbundet kontrolleras och hållas ren för att säkerställa korrekt placering av styrningarna. Eventuell smuts eller slitage bör åtgärdas och korrigerande åtgärder vidtas.
