Hastighetsregulator

SCT1-hastighetsregulatorn är en stegmotorhastighetsregulator, applicerbar på små och medelstora-automatiserade utrustningar som logistik, textil- och lindningsmaskiner. Den fungerar på DC 24V–70V strömförsörjning och matchar stegmotorer med 42–86 flänsar. Utrustad med ett 4{10}}digitalt rör och justeringsratt, tillåter den reglering av hastighet och vridmoment. Den stöder styrning framåt/bakåt och start-stopp via panelknappar eller IO-signaler, har överspännings- och underspänningsskydd och ger låga vibrationer och lågt brus.

Skicka förfrågan

produkt introduktion

I. Produktintroduktion

Varvtalsregulatorn SCT1 är en stegmotorhastighetsregulator, tillämplig på små och medelstora-automatiska utrustningar som logistik, textil och lindningsmaskiner. Den fungerar på DC 24V–70V strömförsörjning och matchar stegmotorer med 42–86 flänsar. Utrustad med ett 4-digitalt rör och justeringsratt, tillåter den reglering av hastighet och vridmoment. Den stöder styrning framåt/bakåt och start-stopp via panelknappar eller IO-signaler, har överspännings- och underspänningsskydd och ger låga vibrationer och lågt brus.

II. Produktbeskrivning och funktioner

1. Arbetsprincip

Genom att anta en ny-generations 32-bitars DSP-huvudkontrollchip tar den emot styrsignaler från panelomkopplare eller externa IO-portar och matar ut ström för att driva 2-öppna-stegmotorer med öppen slinga. Användare kan justera utströmsnivån och hastighetsvärdena via vredet för att ändra motorns vridmoment och rotationshastighet. En inbyggd spänningsdetekteringskrets övervakar strömtillförseln i realtid och utlöser larmskydd vid avvikelser. MINI USB-felsökningsporten gör det möjligt för användare att skriva om underliggande parametrar inklusive maximal ström, topphastighet och motormodell via den övre datormjukvaran, för att uppnå exakt öppen slinga-reglering av hastighet och vridmoment.

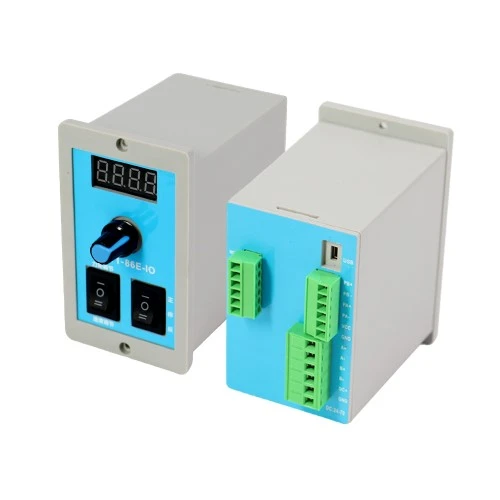

SCT1 Speed Regulator

2. Produktfördelar

SCT1-86 är optimerad för att hantera vanliga nackdelar med konkurrerande steghastighetsregulatorer när det gäller värmeavledning, kompatibilitet, parameterinställning, styrlägen, kretsskydd, parameterintervall och service efter försäljning.

Hög kompatibilitet: En enda drivenhet stöder alla 2-fas stegmotorer med 42/57/60/86 flänsstorlekar.

(1)Brett inspänningsområde på DC 24–70V, kompatibel med universella DC-omkopplande strömförsörjningar för olika strömförsörjningsscenarier.

(2)Inbyggt-4-digitalt rör för visuell parameterjustering, vilket möjliggör snabb installation på plats utan dator.

(3) Dubbla kontrolllägen: Panelomkopplare eller PLC IO-signaler för start-stopp och riktningsväxling, lämplig för manuell prototyptestning och automatiserade produktionslinjer.

(4) Design med låg vibration och låg brus, med dubbelt överspännings- och underspänningsfelskydd för stabil drift.

(5)Kompakt struktur med sidomonterad-värmeavledningsdesign för enkel installation och enastående kostnadsprestanda.

3. Matchande utrustning

(1)42/57 små stegmotorer för lätt-lastutrustning;

(2) Stegmotorer med 86 flänsar för lindningsmaskiner, grindbarriärer, logistiktransportörer och textilmaskiner;

(3) Utrustning som kräver manuell hastighetsreglering- på plats utan PLC-utbyggnad;

(4) Automatiserade produktionslinjer med PLC-integration, som stöder IO-signalåtkomst för automatisk start, stopp och riktningskontroll.

Speed Regulator Wiring Diagram

III. Matchande tillbehör och applikationsscenarier

1. Matchande tillbehör

Kompatibel med 2-fas stegmotorer i 42/57/60/86 flänsstorlekar. Matchas med DC 24–70V switchande strömförsörjning, PLC-styrkort och skärmade signalkablar. Bred utplacerad inom intelligent logistik, textil, lindnings- och grindbarriärutrustning.

2. Applikationsscenarier

(1)Intelligent lagerhållning och logistik

Används för sortering av transportband, miniatyr-AGV, paketmärkningsmaskiner och lyftstationer i utländska lager. Dess justerbara brett-vridmoment och hastighet tillsammans med dubbla kontrolllägen stödjer manuell prototypfelsökning och anslutning till utländska PLC-automatiserade linjer. Låg vibration och tyst drift passar lång-varig kontinuerlig lagerdrift, medan den breda DC 24–70V spänningsingången anpassar sig till olika utländska likströmsförsörjningslösningar.

(2)Textil & symaskiner

Används för datoriserade broderimaskiner, mattuftningsmaskiner och spänningskontrollstrukturer för garnlindning. Vridmomentjustering i realtid via ratten stabiliserar garnspänningen; en-klickväxling stöder 42/57/86 motorer för olika maskinmodeller. DSP-algoritmen minskar vibrationer för att förhindra avvikelser i tygsömmar, och dubbelt spänningsskydd klarar spänningsfluktuationer i verkstadsmiljöer.

(3) Liten lindnings- och förpackningsutrustning

Spolelindningsmaskiner, trådlindningsanordningar, minikuddförpackningsmaskiner och fyllningsmekanismer kräver stabilt justerbart vridmoment. Strömmen på 0–6000mA fullt-omfång täcker lätta och tunga lindningsbelastningar, och den digitala visuella justeringen av röret gör det möjligt för utländska tekniker att ändra parametrar snabbt utan datorer.

(4)Gardebarriärer och automatiska dörrar (stormarknader, fabriker och parkeringsplatser i Europa och Amerika)

Automatiska åtkomstbarriärer, damm-täta rulljalusier för lager och utomhusvägportar. Utomhusutrustning står inför allvarliga spänningsfluktuationer, mildrade av den breda spänningsingången och dubbelspänningsskyddet; felkoder möjliggör snabb felsökning. Justerbar hållström tillåter manuell grindtryckning efter strömavbrott, perfekt för obevakad utomhusdrift.

(5) Liten anpassad automations- och 3C-bearbetningsutrustning

Enkla dispenseringsmaskiner, miniatyrgravyrmaskiner, grundläggande PCB-transportörbord och komponentmonteringsverktyg. Universell kompatibilitet med alla 42–86 flänsstegmotorer minskar lagerkostnaderna för utländska utrustningstillverkare. MINI USB-porten stöder batchparameterkonfiguration via övre datorprogramvara för massexport av utrustning.
