Hög effekt servomotor
video

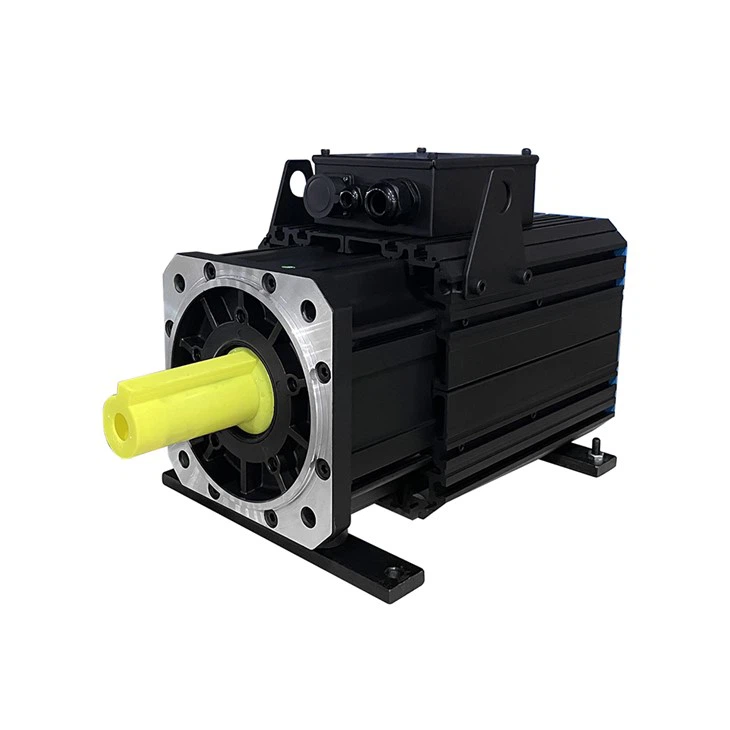

Hög effekt servomotor

380V högpresterande permanentmagnet synkron servomotor har 7,1~40,8kw olika modeller, vridmoment 45~230N.m. Det finns 180 och 250 flänsar på motorn. Servomotorer kan lägga till ethercat- eller Modbus- eller CANOPEN-bussprotokoll.
Skicka förfrågan
produkt introduktion

Funktioner:



  • Ultrastabilitet: använd permanentmagnetmaterial med sällsynta jordartsmetaller med hög prestanda och hög magnetisk energiprodukt.



  • Lång livslängd, lågt ljud: motorhöljet är utformat med luftspår, vilket ökar värmeavledningsytan och förlänger motorns livslängd.



  • Hög precision och hög respons: motorn använder en högupplöst kodare, så att motorprecisionen kan nå mer än 0.036 grader, vilket uppfyller kraven för högprecisionskontroll. och kan stödja 17bit /23bit (131 072 linjer / 8388 608 linjer) absolut kodare för att förbättra positioneringsnoggrannheten och körnoggrannheten i låg hastighet. (Som visas i bild 1 till höger)



  • Superstabilitet: motorn använder högpresterande, högmagnetisk energiprodukt sällsynt jordartsmetall permanentmagnetmaterial och hög temperaturbeständighet, för att säkerställa en stabil drift av motorn;
  • Hög precision: På grund av användningen av dubbel sluten kretsstyrning av flöde och tryck, kan motorhastigheten och vridmomentet snabbt justeras för att uppnå kontinuerlig och exakt kontroll av oljepumpens flöde och tryckutgång, vilket avsevärt förbättrar repeterbarheten hos pressgjutningsmaskinen.
  • Hög effektivitet: Motorns och oljepumpens momentana överbelastningskapacitet kan användas för att förbättra systemets dynamiska responsprestanda, för att komprimera luftcykeltiden, energilagringstiden och snabb tryckökning.
  • Energibesparing: Hydraulisk kraft kan tillhandahållas enligt kraven i produktionsprocessen, och energibesparingseffekten är uppenbar, och energibesparingsgraden kan nå 20%-30%



Motortekniska egenskaper:


Struktur: helt sluten, självkylande;
Vibration: 5G;
Installationsmetod: flänsinstallation;
Höjd: höjd 1000;
Arbetssystem: S1 kontinuerlig;
Arbetstemperatur: 0-40 grad (ingen frysning);
Isoleringsklass: B/F-klass;
Arbetsfuktighet: 20% ~ 80% (ingen kondensering);
Isolering tål spänning: AC1500V, 1 minut;
Isolationsresistans: DC500V, över 50ΜΩ;
Skyddsmetod: helt sluten självkylande IP 65 (förutom axelgenomföringsdelen);



Namnregel:



ZE 18 15 19 57 L 3
Produktkod Flänskod RPM-kod Nominell effekt Betygsatt NM Kodartyp Spänningsnivå
  Koda detaljer Koda detaljer Koda detaljer Koda detaljer Koda detaljer Koda detaljer
  18 180 15 1500 7.1 7,1 KW 45 45N.M R Roterande transformator 2 220v
  25 250 10.2 10,2KW 65 65N.M B Icke-inkrementell 3 380V
      13.2 13,2KW 84 84N.M   17 bitars fotoelektrisk
absolut värde singel
sväng
      17 17KW 108 108N.M L 23 bitfotoelektriskt absolutvärde singel
sväng
      20.4 20,4KW 130 130N.M N Ingen kodare
      24.5 24,5KW 156 156N.M
      28.3 28,3KW 180 180N.M
      32.2 32,2KW 205 205N.M
      36 36KW 230 230N.M
      17 1700 8 8KW 45 45N.M
      11.5 11,5KW 65 65N.M
      15 15KW 84 84N.M
      18.7 18,7KW 105 105N.M
      23 23KW 129 129N.M
      27.8 27,8KW 156 156N.M
      31.3 31,3KW 176 176NM
      36.5 36,5KW 205 205N.M
      20 2000 9.4 9,4KW 45 45N.M
      13.6 13,6KW 65 65N.M
      17.4 17,4KW 82 82N.M
      21.8 21,8KW 104 104N.M
      26.8 26,8KW 128 128N.M
      32.5 32,5KW 155 155N.M
      36.4 36,4KW 174 174N.M
      40.8 40,8KW 195 195N.M



ZE18-seriens servomotormodell och specifikation



Produkt
Serier		 Betygsatt
Kraft
(KW)		 Betygsatt
Fart
(rpm)		 Betygsatt
Vridmoment
(NM)		 Betygsatt
Spänning
(V)		 Betygsatt
Nuvarande
(A)		 Freouency
(HZ)		 Disken
Elektromotorisk
Tvinga
(V/**rpm)		 Max
Fart
(rpm)		 Max
Vridmoment
(N.m)		 Max
Nuvarande
(A)		 Rotor tröghet
Kgm2 10-3		 Linje
Motstånd
(Ω)		 Linje
Induktans
Ld
(mH)		 Linje
Induktans
Lq
(mH
1802 7.1 1500 45 380 13.6 100 312 2200 88 28 62 1.531 10.5 20.7
8 1700 45 380 15.1 113.3 318 2500 89 33 1.272 9.21 18.73
9.4 2000 45 380 16.6 133.33 332 2600 88 34.5 0.981 6.72 13.26
1802.5 10.2 1500 65 380 19.1 100 321 2200 104 32.5 73 1.098 9.32 18.32
11.5 1700 65 380 21.3 113.3 321 2500 104 37.5 0.917 7.72 15.21
13.6 2000 65 380 24.8 133.33 327 2600 104 44.5 0.623 5.43 10.73
1803 13.2 1500 84 380 24.6 100 327 2200 145 45 87 0.805 7.75 15.33
15 1700 84 380 28.3 113.3 318 2500 147 54 0.608 5.75 11.15
17.4 2000 82 380 31.6 133.33 327 2600 145 62 0.457 4.31 8.65
1804 17 1500 108 380 31.8 100 327 2200 195 63 112 0.533 5.95 11.65
18.7 1700 105 380 35.3 113.3 318 2500 202 74 0.391 4.15 8.3
21.8 2000 104 380 38.3 133.33 332 2600 194 80 0.305 3.45 6.8
1805 20.4 1500 130 380 39.2 100 312 2200 248 83 137 0.358 4.12 8.54
23 1700 129 380 44.8 113.3 309 2500 247 89 0.281 3.11 6.25
26.8 2000 128 380 51.3 133.33 312 2600 248 110 0.205 2.35 4.75
1806 24.5 1500 156 380 44.7 100 327 2200 300 104 160 0.311 3.83 7.56
27.8 1700 156 380 53.3 113.3 318 2500 302 110 0.223 2.85 5.62
32.5 2000 155 380 60.9 133.33 312 2600 310 140 0.161 1.97 4.02
1807 28.3 1500 180 380 52 100 327 2200 360 130 187 0.261 3.35 6.75
31.3 1700 176 380 61.5 113.3 309 2500 370 138 0.181 2.31 4.56
36.4 2000 174 380 66.8 133.33 327 2600 360 154 0.148 1.85 3.75
1808 32.2 1500 205 380 61.8 100 312 2200 420 140 213 0.201 2.55 5.05
36.5 1700 205 380 70 113.3 318 2500 425 157 0.158 2.06 4.12
40.8 2000 195 380 74 133.33 332 2600 400 185 0.131 1.65 3.52
1808.5 36 1500 230 380 73 100 312 2200 420 140 213 0.201 2.55 5.05



ZE18-seriens servomotor konturritning och måtttabell

product-1523-567

Normal ZE 1802 1802.5 1803 1804 1805 1806 1807 1808 1808.5
L1 (mm) 190 240 240 240 312 312 312 396 396
L2 (mm) 334 370 370 406 442 478 514 550 586



ZE25-seriens servomotormodell och specifikation

Produkt
Serier		 Betygsatt
Kraft
(KW)		 Betygsatt
Fart
(rpm)		 Betygsatt
Vridmoment
(NM)		 Betygsatt
Spänning
(V)		 Betygsatt
Nuvarande
(A)		 Freouency
(HZ)		 Disken
Elektromotorisk
Tvinga
(V/**rpm)		 Max
Fart
(rpm)		 Max
Vridmoment
(N.m)		 Max
Nuvarande
(A)		 Rotor tröghet
Kgm2 10-3		 Linje
Motstånd
(Ω)		 Linje
Induktans
Ld
(mH)		 Linje
Induktans
Lq
(mH
2502.5 29 1500 185 380 55.5 100 315 2200 290 94 320 0.181 3.62 7.25
32 1700 180 380 61.4 113.3 310 2500 290 110 0.1379 2.77 5.5
36.8 2000 176 380 68.7 133.33 313 2600 290 123 0.1014 2.02 4.02
2503 33.8 1500 215 380 63 100 328 2200 355 118 380 0.158 3.31 6.61
38.8 1700 218 380 74 173.3 318 2500 360 131 0.117 2.35 4.9
43.4 2000 207 380 81.5 133.33 312 2600 365 160 0.0832 1.71 3.41
2503.5 39.2 1500 250 380 73.3 100 328 2200 400 130 440 0.126 2.84 5.68
44 1700 247 380 83.5 113.3 312 2500 410 150 0.0899 1.97 3.95
50.8 2000 243 380 91.6 133.33 328 2600 400 170 0.0708 1.61 3.2
2504 45.9 1500 292 380 87 100 312 2200 500 160 500 0.102 2.11 4.25
50.2 1700 282 380 95 113.3 318 2500 500 187 0.0852 1.65 3.35
58.6 2000 280 380 104 133.33 333 2600 490 205 0.0631 1.45 2.9
2504.5 53.4 1500 340 380 100 100 316 2200 520 170 560 0.0844 2.05 4.1
59.8 1700 336 380 110 113.3 318 2500 520 195 0.0667 1.62 3.24
69.1 2000 330 380 125 133.33 328 2600 520 210 0.0508 1.24 2.5
2505 58.1 1500 370 380 110 100 312 2200 605 200 630 0.0741 1.81 3.62
64.6 1700 363 380 126 113.3 310 2500 605 225 0.0562 1.32 2.65
75.4 2000 360 380 143 133.33 312 2600 605 255 0.0409 1.01 2.02
2505.5 63.6 1500 405 380 115 100 343 2200 590 190 690 0.0774 1.98 3.95
71.2 1700 400 380 128 113.3 314 2500 595 210 0.059 1.5 3
82 2000 392 380 140 133.33 343 2500 595 243 0.0448 1.1 2.08
2506 67.4 1500 429 380 126 100 328 2200 670 220 720 0.0669 1.65 3.3
76 1700 427 380 146 113.3 318 2500 675 255 0.0481 1.11 2.35
88.6 2000 423 380 167 133.33 312 2600 680 300 0.0339 0.83 1.63
2507 77.3 1500 492 380 146 100 328 2200 780 270 815 0.055 1.41 2.85
86.3 1700 485 380 168 113.3 310 2500 790 300 0.0382 1.01 2.02
101 2000 482 380 181 133.33 328 2600 780 338 0.0311 0.77 1.52
2508 85.6 1500 545 380 166 100 312 2200 910 310 905 0.0419 1.13 2.25
96.1 1700 540 380 183 113.3 318 2500 910 343 0.0351 0.91 1.81
111 2000 530 380 203 133.33 333 2600 900 380 0.0269 0.67 1.35



ZE25-serien servomotor översiktsritning och måtttabell

product-1553-592

Normal ZE 2502.5/2503 2503.5/2504 2504.5 2505 2505.5 2506 2507 2508
L1 (mm) 322 322 322 322 322 362 402 482
L2 (mm) 510 550 590 322 322 670 710 790
φD(mm) 48 48 48 48 60 60 60 60



Servomotor ZE-serien Roterande transformatorledningar





Servomotoreffekt
uttag		 Lindrig ledning U V W
Socketplacering 1 2 3
Kodaruttag Signalledning ref+ Ref- synd+ synd- COS+ COS- ptc+ PTC- kty+ kty-
Uttagsplats 1 2 3 4 5 6 7 8 9 10
Signalfärg Röd-
vit		 gul-
vit		 gul blå röd svart blå blå gul grön



Servomotor ZE-serien Fotoelektrisk kodning

Servomotoreffekt
uttag		 Lindrig ledning U V W
Uttagsplats 1 2 3
Kodaruttag Signalledning +5V 0V A+ A- B+ B- Z+ Z- U+ U- U+ V- W+ W- PE
Uttagsplats 2 3 4 7 4 5 6 9 10 13 11 14 12 15 15
Signalfärg Röd svart apelsin apelsin-
svart		 grön grön-
svart		 gul gul
svart		 brun-
svart		 brun vit-
svart		 vit grå-
svart		 grå PE



Servomotor ZEseries 17/23-bit absoluta kodare ledningar



Servomotoreffekt
uttag		 Lindrig ledning U V W
Socketplacering 1 2 3
Kodaruttag Signalledning PE 5V GND E+ E- SD+ SD-
Socketplacering 1 2 3 6 9 12 15
Signalfärg / röd svart brun vit grön gul





product-910-478



MZ630P servodrivningsspecifikationer



Artikel Specifikation
Modell Typ MZ630PT ***I 3R5 5R4 8R4 012 017 021 026 032 037 045 060 075
Märkutgångsström 3.5A 5.4A 8.4A 12A 17A 21A 26A 32A 37A 45A 60A 75A
syn A (mm) 49 70 88 130 190
B(mm) 162 193 248 352 447
B (mm) 177 204 215 215 215
H(mm) 174 203 258 368 463
D(mm) 60 92 110 206 224
R(mm) 2.5 2.8 2.8 3.5 3.5
Vikt (kg) 1.3 2.7 5.1 8.3 12
Ingångseffekt Trefas AC380V-440V,-15%~10%,50/60Hz
Grundläggande information Miljö Temperatur
grad		 Använd miljön
temperatur		 0~+55 grad (minska om omgivningstemperaturen är mellan 40 grader och 50 grader)
Förvaringsmiljö
temperatur		 -20-65 grad
Fuktighet Använd miljön
fuktighet		 20~85% RH under (Ingen kondensation)
Förvaringsmiljö
fuktighet		 20~85%RH under (Ingen kondensation)
Använd och bevara
omgivande luft		 inomhus (inget solsken), ingen frätande gas, brandfarlig gas, oljedimma, damm
höjd över havet Under 1000m
vibration 5,8m/s2(0.6G)under 10-60Hz(Kan inte användas kontinuerligt vid resonansfrekvens)
Isolering tål spänning Basic-FG mellan AC1500V1min
Kontroll sätt Trefas PWM-omvandlare sinusvågsdrift
Encoderfeedback (Encoderfeedback) 1:17bit (efter att ha lagt till ett batteri kan det användas som en multi-turn absolut encoder)
2:23bit (efter att ha lagt till ett batteri kan det användas som en multi-turn absoluteencoder)
3:roterande kodare
Styrsignal Inmatning 9 ingångar (DC24Voptocoupler isolation) omkopplare enligt kontrolllägesfunktionen
Produktion 5 utgång (DC24Voptokopplarisolering, öppen kollektorutgång) omkopplare enligt kontrolllägesfunktionen
Pulssignal Inmatning 2 ingångar (optokopplarisolering, RS-422 differential, öppen kollektorutgång)
Produktion 4 utgångar (A/B/Zphase RS-422 differential; Z-fas öppen kollektorutgång)
Comm.
fungera		 RS232 För PC-kommunikation (för "Servostudio"-anslutning)
RS-485 För kommunikation med övre fjärrkontroll(1:n)
BURK CANOPEN busskommunikation
Regenereringsfunktion Valfri regenerativ resistor, extern regenerativ resistor. Var uppmärksam på att ändra interna parametrar
Kontrollmodell 6 kontrolllägen: hastighetskontroll, positionskontroll, vridmomentkontroll, vridmoment/hastighetskontroll, hastighets-/positionskontroll,
vridmoment/position, vridmoment/hastighet/position hybridkontroll



Artikel Specifikationer
Fungera Styringång Larmåterställning, omkoppling av proportionell åtgärd, aktivering av noll fast funktion, körning framåt förbjuden, körning bakåt förbjuden, extern vridmomentgräns för rotation framåt, extern vridmomentgräns för rotation bakåt, joggning framåt bakåt joggning framåt, återställningsbrytare för återställning, återställningsbrytare för bakåt, ursprungsbrytare, nödläge stopp, servoaktivering, förstärkningsbrytare
Styrutgång Servo redo, motorn roterar, nollhastighetssignal, hastighet uppnådd, position uppnådd, positioneringsinriktningssignal, vridmomentgräns, hastighetsgräns, bromsutgång, varning, servofel, larmkod (3-siffrig utdata)
Positionskontroll Pulsingång Maximal kommandopulsfrekvens Differentialingång: höghastighetsmax 4Mpps, pulsbredd kan inte vara mindre än 0.125μs
Den maximala låga hastigheten är 500 Kpps, och pulsbredden får inte vara mindre än lμs
Öppen kollektor: max 200 Kpps, pulsbredden får inte vara mindre än 2,5 μs
Ingångspulssignalform Differentialingång; öppen kollektor
Ingångspulssignalmetod Puls+riktning, rätvinklig fasskillnad (A-fas+B-fas), CW+CCW-puls
Kommando pulsdelning/multiplikation
(Inställning av elektronisk utväxling)		 0.1048576
Kommandofilter Utjämningsfilter, FIR-filter
Pulsutgång Utgångspulsform Fas A, Fas B: Differentialutgång
Zphase: differentialoutput eller öppen kollektorutgång
Frekvensdelningsförhållande Godtycklig frekvensindelning
Utgångspulsfunktion Kodarpositionspuls och positionspulskommando (kan ställas in)
Hastighets kontroll Styringång Servo ON, larmåterställning, varvtalskommando bakåt, nollhastighetsklämma, intern kommandovalsingång 1, intern kommandovalingång 2, intern kommandovalsingång 3, intern kommandovalsingång 4, rotation framåt extern vridmomentgränsingång, rotation bakåt Extern vridmomentgränsingång ,nödstopp
Styrutgång Larmstatus, servoförberedelse, bromsfrigöring, vridmomentgränsutgång, hastighetsgräns utgående hastighet uppnådd, hastighet
konsekvent, motorrotationsutgång, nollhastighetssignalutgång
Momentkontroll Styringång Servo PÅ, larmåterställning, vridmomentkommando omvänd, nollhastighetsklämma
Styrutgång Larmstatus, servoförberedelse, bromsfrigöring, vridmomentgräns, hastighetsgränsutgång, nödstopp
Ingång för vridmomentkommando (Fabriksinställning, intervallet kan ställas in med funktionskod)
Hastighetsbegränsningsfunktion Positiv och negativ intern hastighetsgräns P03.27, P03.28
Allmänning Hastighetsobservationsfunktion JA
Dämpningskontrollfunktion JA
Adaptivt skårfilter JA
Automatisk justeringsfunktion JA
Encoderns utgångsfrekvensdelning JA
Intern platsplaneringsfunktion JA
Justering/funktionsinställning Använd värddatorns inställningsprogram "Servo studio" för att justera
Skydd Överspänning, onormal strömförsörjning, överström, överbelastning, onormal kodare, överhastighet, överdriven
positionsavvikelse, onormala parametrar, etc.



product-1000-1677product-1000-1462



Populära Taggar: hög effekt servomotor, Kina hög effekt servomotor tillverkare, leverantörer, fabrik, Motor och förare för motorer med hög vridmoment, Motor och förare för linjära motorer, Motor och förare för tryckpressar, Motor och förare för övningar, Motor och förare för textilmaskiner, Motor och förare för snöblåsare

Du kanske också gillar

Skicka förfrågan

whatsapp

skype

E-post

Förfrågning
