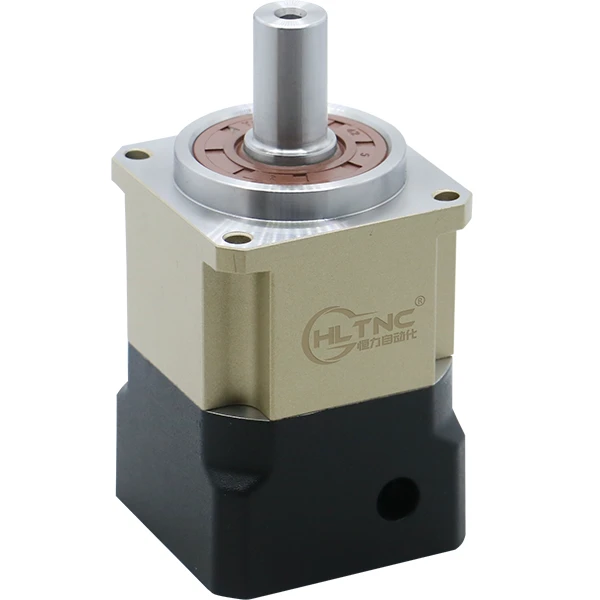

Precision Planetary Reducer

Minsta returgap för precisionsplanetreducerare PGH-serien kan nå mindre än eller lika med 1 bågminut, hastighetsförhållandet är mellan 3 och 100, och storleken på utmatnings- och ingångsänden har en mängd olika modeller, som kan konsultera kundtjänst personal för specifika ritningar. Precision planetreducerare PGH serie fläns 42,60,90,115,142,180,220 dessa modeller, varje modell har många storlekar, 3 precisionsnivåer, du kan be kundtjänst att välja rätt ritning. Precision planetarisk reducer PGH-serien används huvudsakligen för servomotorer.
Skicka förfrågan
produkt introduktion

Intro:

Vi anpassar planetreducerare med hög precision, hög styvhet och högt vridmoment för kunder. Våra retardrar är gjorda av högkvalitativt legerat stål och uppkolade för att säkerställa optimal noggrannhet. Dess bom och utgående axel är integrerade för att säkerställa maximal vridstyvhet.



Notera:
1. Läs igenom "bruksanvisningen" noggrant före användning.
2. Installationen, demonteringen och underhållet av reduceraren måste skötas av professionella tekniker.
3. Beroende på ventilationsförhållandena för installationsmiljön kan reduceringstemperaturen stiga under kontinuerlig drift under lång tid. Vänligen undvik direktkontakt med reduceraren efter att fjädern har stannat under drift.
4. Rör inte vid några roterande delar under drift. Efter att reduceringen har installerats, se till att sätta tillbaka sidoplugghuvudet för att undvika små föremål i reduceringen.
5. Reduceraren är en precisionskomponent. Under installationen, slå inte reducerkroppen med en mjuk hammare eller verktyg för att undvika att påverka driftnoggrannheten.
6. Ta inte isär eller modifiera reduceringen, annars kan den skadas eller utrustningen kan skadas
7. Reduceraren är en förseglad design, och oljan tillhör halvfast avancerad syntetisk olja, som inte kräver oljebyte.



Försiktighetsåtgärder för användning:
1. Omgivningstemperatur: -10 grad ~+90 grad
2. Höjd: högst 1000 meter över havet
3. Undvik kontinuerliga vibrationer eller stötar
4. Undvik direkt solljus och ansamling av damm
5. Undvik att stänka vatten eller olja
6. Luftfuktighet: inte mer än 85 % för att undvika kondens
7. Använd på väl ventilerade platser
Ingångsänden och utgångsänden är anslutna till servomotorn respektive applikationsänden och måste skyddas noggrant före användning för att undvika repor eller rost, vilket kommer att påverka installationsnoggrannheten och orsaka dålig funktion.

Specifikationer Skede Förhållande PHG-42 PHG-60 PHG-90 PHG-115 PHG-142 PHG-180 PHG-220
Normalt utgående vridmoment N·m L1 3 19 53 145 290 520 950 1100
4 20 55 150 300 550 1000 1700
5 17 54 140 290 600 1050 2000
6 15 46 135 280 560 1000 1850
7 14 44 125 270 530 960 1750
8 12 41 110 240 480 900 1550
3 11 37 95 220 430 800 1500
10 11 37 95 220 430 800 1450
Skede Förhållande PHG-42 PHG-60 PHG-90 PHG-115 PHG-142 PHG-180 PHG-220
L2 15 19 53 145 290 520 950 1100
20 20 55 150 300 550 1000 1700
25 17 54 140 290 600 1050 2000
30 17 54 140 290 600 1050 2000
35 17 54 140 290 600 1050 2000
40 17 54 140 290 600 1050 2000
45 17 54 140 290 600 1050 2000
50 17 54 140 290 600 1050 2000
60 15 46 135 280 560 1000 1850
70 14 44 125 270 530 960 1750
80 12 41 110 240 480 900 1550
90 11 37 95 220 430 800 1500
100 11 37 95 220 430 800 1450
Nödstopphastighet N·m   3.0 gånger normalt utmatningsmoment
Maximalt utgångsmoment T=60% av nödstoppsmoment
Nominell ingångshastighet rpm L1/2 3-100 5000 5000 4000 4000 3000 3000 2000
Maximal ingångshastighet rpm L1/2 3-100 10000 10000 8000 8000 6000 6000 4000
Micro Backlash P0 arcmin L1 3-10 Mindre än eller lika med 2 Mindre än eller lika med 2 Mindre än eller lika med 2 Mindre än eller lika med 1 Mindre än eller lika med 1 Mindre än eller lika med 1 Mindre än eller lika med 1
L2 15-100 Mindre än eller lika med 4 Mindre än eller lika med 4 Mindre än eller lika med 4 Mindre än eller lika med 3 Mindre än eller lika med 3 Mindre än eller lika med 3 Mindre än eller lika med 3
Precisionsbacklash P1 arcmin L1 3-10 Mindre än eller lika med 4 Mindre än eller lika med 4 Mindre än eller lika med 4 Mindre än eller lika med 3 Mindre än eller lika med 3 Mindre än eller lika med 3 Mindre än eller lika med 3
L2 15-100 Mindre än eller lika med 6 Mindre än eller lika med 6 Mindre än eller lika med 6 Mindre än eller lika med 5 Mindre än eller lika med 5 Mindre än eller lika med 5 Mindre än eller lika med 5
Standard Glapp P2 arcmin L1 3-10 Mindre än eller lika med 6 Mindre än eller lika med 6 Mindre än eller lika med 6 Mindre än eller lika med 5 Mindre än eller lika med 5 Mindre än eller lika med 5 Mindre än eller lika med 5
L2 15-100 Mindre än eller lika med 8 Mindre än eller lika med 8 Mindre än eller lika med 8 Mindre än eller lika med 7 Mindre än eller lika med 7 Mindre än eller lika med 7 Mindre än eller lika med 7
Vridstyvhet N·m
/arcmin		 L1/2 3-100 2.5 6 12 23 50 145 220
Maximal radiell belastning N L1/2 3-100 760 1570 2780 5340 9000 14000 31810
Maximal axiell belastning N L1/2 3-100 410 750 1870 3310 5670 6460 18530
Drifttemp. grad   3-100 -10 grad ~+90 grad
Livslängd hr   3-100 20000(10000/kontinuerlig drift)
Effektivitet % L1 3-10 Större än eller lika med 97 %
L2 15-100 Större än eller lika med 97 %
Vikt kg L1 3-10 0.6 1.3 3.5 7.8 16.1 27 55
L2 15-100 0.9 2.0/1.6 5.6/3.9 9.5 19 34 68.5
Monteringsplats - L1/2 3-100 Vilken riktning som helst
Ljudnivå dBA/1m L1/2 3-100 56 58 60 63 65 67 70
Skyddsklass - L1/2 3-100 IP65
Smörjning - L1/2 3-100 Syntetiskt smörjmedel
