Flerkärnig skärmad kabel

RVVP-kabel flerkärnig skärmad kabel är en PVC-isolerad skärmad flexibel kabel. Utvecklad av Lishui City Hengli Automation Technology Co., LTD., den används främst för signalöverföring i automationsutrustning, säkerhetsövervakning och industriella kontrollsystem. Det är också lämpligt för smarta hemledningar och instrumentdataöverföringsscenarier, med förmåga att stabilt överföra svaga elektriska signaler i komplexa elektromagnetiska miljöer för att möta signalledningsbehoven för industrianläggningar och civila svagströmsprojekt.

Skicka förfrågan

produkt introduktion

Ⅰ. Produktkort introduktion

RVVP kabel flerkärnig skärmad kabelhar utmärkt anti-interferensprestanda. Producerad avLishui City Hengli Automation Technology Co., LTD, den använder hög-precisionssyre-fria kopparkärnor och ett flätat skärmskikt med hög-densitet, med en märkspänning på 300V och 2-5 kärnalternativ. Dess flam-hämmande PVC-mantel och dubbel-skärmande struktur blockerar effektivt elektromagnetiska störningar, vilket säkerställer stabil och tydlig signalöverföring. Den är lämplig för professionell ljud-{10}}visuell utrustning, radio- och tv-projekt och industriella tillfällen som kräver högtillförlitlig signalöverföring.

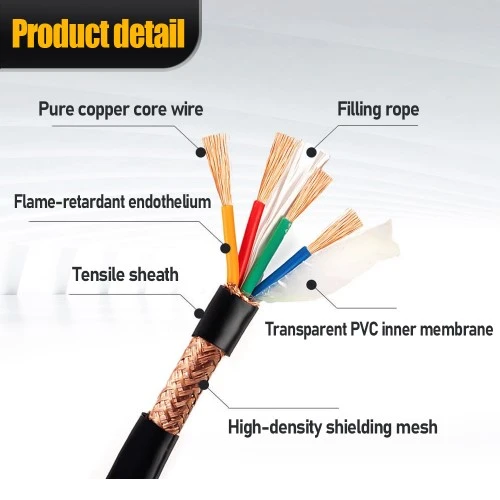

Multi Core Shielded Cable

Ⅱ. Produktintroduktion och funktioner

1. Verksamhetsprincip

Med syre-fria kopparkärnor som signalöverföringsbärare uppnår den stabil ledning av svaga elektriska signaler tack vare kopparkärnornas låga-resistansegenskaper. Det yttre dubbel-skiktet med hög-syretäthet-fritt kopparflätat skärmnät förskjuter och skyddar externa elektromagnetiska störsignaler genom elektromagnetisk induktion. I kombination med isoleringseffekten av PVC-isoleringsskiktet säkerställer det oförminskad och störningsfri- signalöverföring i komplexa miljöer, och fungerar som ett kärnledningsmaterial för industriella och civila svagströmsprojekt.

2. Produktfördelar

Produktfördelar	Kärnfunktioner	Problem lösta
Överlägsen transmissionsprestanda	Använder hög-ren syre-fria kopparkärnor med lågt motstånd, liten transmissionsdämpning, anti-åldrande egenskaper och full överensstämmelse med markerade specifikationer	Stabil signalöverföring med lång-prestandabibehållande, ingen brist på längd eller tvärsnittsarea-

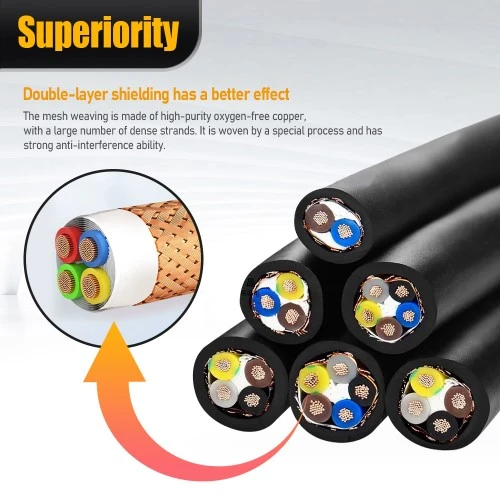

Stark anti-interferensförmåga	Dubbel-lager hög-syrgas-fri kopparflätad skärm + transparent PVC-innerfilm, krypterad kopparskärm kombinerad med buffertstruktur för fyllningsrep	Noll signalförvrängning i starka industriella elektromagnetiska miljöer, isolerar effektivt extern elektromagnetisk störning och undviker signalstörningar och instabil överföring
Hög miljöanpassningsförmåga	PVC-flamskyddad-hölje är slitage-beständig, syra- och alkalibeständig, olje-beständig; påfyllningsreps buffertdesign förbättrar draghållfastheten	Lämplig för olika tuffa arbetsförhållanden, längre livslängd, fri från lätt åldrande och skador
Enkel installation	Färg-kodade kärnor för enkel åtskillnad, lätt-att-avlägsna skyddsskikt och flexibel manteldesign	Bekväm böjning och ledningar under konstruktion, övervinner bristerna med besvärlig installation och svår kärnskillnad
Stark princip och prestationsstöd	Syrefria-kopparkärnor sänder signaler, dubbel-skärm förskjuter elektromagnetiska störningar, PVC-isoleringsskikt isolerar signaler	Säkerställer oförminskad och störningsfri-signalöverföring i komplexa miljöer, med motstånd mot fysisk dragning
Brett matchnings- och urvalssortiment	Sömlöst kompatibel med PLC industriella kontrollmoduler, övervakningskameror och annan utrustning, med 2-5 kärnspecifikationer tillgängliga	Tillgodoser kabeldragningsbehov för olika scenarier såsom industriell automation och svagströmsprojekt, och blir den föredragna kabeln för relaterade projekt

3. Specifikationer & urval

(1) Produktspecifikationer

Nyckelord: Syre-fri ren kopparkärna, hög precision, slitage-beständig, låg motståndskraft, anti-oxidation, låg excentricitetshastighet, dubbel-skiktsskärmning; 2-5 syre-fria kopparkärnor, dubbel-skärmning för anti-interferens, PVC-mantel för flamskydd och korrosionsbeständighet

Specifikation

(Kabeltrådsmätare)

16AWG 1,5 mm² 16

17AWG 1mm² 17

18AWG 0,75 mm² 18

20AWG 0,5 mm² 20

22AWG 0,3 mm² 22

(2) Urvalsrekommendationer

2-kärna är lämplig för enkel signalöverföring (t.ex. enkel-kanalsövervakning), 3-4 kärnor för industriella styrledningar med flera moduler och 5-kärnor för integrerad ledning av komplexa smarta hem eller storskaliga säkerhetssystem. De många specifikationerna för trådmätares specifikation kan möta de svaga strömöverföringsbehoven för de flesta korta och medelstora avstånd.

Ⅲ. Applikationsscenarier

1. Kabeldragning för industriell automationsutrustning

Används för signal- och kraftöverföring i automatiserade produktionslinjer och industrirobotar, speciellt för stationer som kräver frekvent dragning och böjning såsom robotarmar och transportutrustning. Dragstrukturen kan anpassa sig till utrustningens dynamiska driftbehov, och skärmskiktet motstår starka elektromagnetiska störningar i verkstäder.

2. Building Intelligent Engineering

Tillämpas på säkerhetsövervakning, byggnadsintercom och ledningar för smarta hemsystem i kommersiella byggnader och lyxiga bostäder. I scenarier som kräver dragledningar som tak och kabelrännor, underlättar dess dragegenskaper konstruktionen och skärmskiktet säkerställer stabil överföring av svaga elektriska signaler.

RVVP Cable

3. Utomhus & Engineering Construction Scenarios

Lämplig för tillfällig kabeldragning av anläggningsutrustning och utomhusövervakningsbasstationer, samt anslutning av lätt utrustning i utomhusindustriscenarier såsom hamnar och gruvor. Dragmanteln tål släpning och extrudering under konstruktion, och skärmskiktet är anpassat till komplexa elektromagnetiska utomhusmiljöer.

4. Stöd för transportutrustning

Används för intern ledningsdragning av fartygsdäcksutrustning och små anläggningsmaskiner. Sådana scenarier har höga krav på kabeldraghållfasthet och vibrationsmotstånd, och den skärmade RVVP-kabeln kan möta de dubbla behoven av signalanti-interferens och mekanisk draghållfasthet.

5. Ljud-Visuell & svag strömutrustningsanslutning

Används för kabeldragning av ljudutrustning och styrsystem för scenljus i teatrar och studior. Skärmskiktet minskar signalöverhörning, och dragstrukturen anpassar sig till scenutrustningens rörelse- och kabeljusteringsbehov.
